耐热与隔热结构材料

产品概要

リオレックス製品

随着产业机器及装置的用途多样化,对耐热结构材料的要求也不断提高。 菱电化成作为不含石棉的材料将“MIOLEX”产品化,赢得了用户高度好评。 进而进行研究、改良,作为“MIOLEX系列”,推出了丰富的产品。
MIOLEX系列兼具优异的隔热性与机械强度、卓越的尺寸稳定性、超群的性价比、不使用石棉的安全性、电气绝缘性、机械加工性等特征。
此外,由于通过使用还可获得节能、提高成品率等益处,因此是满足近年来环境要求的产品。

利用効果図

作为隔热材料的效果

将本公司耐热结构材料作为隔热板使用,可减少散热量,获得大的节能效果。
可缩短运行初始升温时间,并削减试模的材料损失。
如下图所示,在模具温度140℃的评估中,有节约约40%加热所需能源的节能效果,达到设置温度的时间也缩短约20%。
此外,还可稳定模具的温度分布,抑制向成型机本体的热传导,延长模具及成型机的寿命。

隔热板带来的节能效果

隔热板带来的节能效果

使用装置:80吨注塑成型机 模具尺寸:380×320-340H 模具设置温度:140℃(筒式加热器加热)

产品阵容

MIOLEX

型号 PMX-573 这是兼具耐热特性与经济性的等级。
PMX-561 这是兼具高耐热特性与经济性,可应对广泛用途的高通用性等级。
PGX-595 这是在系列中耐热性、机械强度、尺寸稳定性等优异、可靠性高的等级。

耐热玻璃环氧层压板

这是凭借本公司独自的技术对玻璃环氧层压板进行改良、提高了强度与耐热性的层压板。其最大的特点是无机类材料所没有的高机械强度。

型号 PGE-6771

特性

特征示意图

压缩强度

压缩强度

压缩蠕变

压缩蠕变

普通特性

项目 单位 预处理、
方向
MIOLEX系列 耐热玻璃环氧层压板
PMX-573 PMX-561 PGX-595 PGE-6771
耐热温度 250 500 400 200
压缩蠕变性 180℃-10MPa
(200hr)
0.71 0.27 0.08 0.12
弯曲强度 MPa A,FW 100~150 45~55 120~130 450~540
压缩强度 MPa A,FW 150~200 120~150 420~480 500~580
冲击强度 (夏比) J/cm2 A,FW 1.5 1.1 2.5 4.5
热膨胀率 1/℃ A,FW 6.6X10-6 9.0X10-6 2.3X10-5 6.5X10-5
热传导率 W/(m・K) A,FW 0.3 0.3 0.3 0.3
体积电阻率 Ω・cm ★1 FW 1012 1014 1015 1015
★2 FW 107 109 1013 1014
吸水率 % 浸渍水中24hr后 2.0~5.0 4.0~6.0 0.1 0.05
比重 A 2.0~2.2 2.0~2.2 2.0~2.1 1.8~1.9
备注 ◆铁路车厢用材料燃烧试验不燃性
厚度5mm以上
◆铁路车厢用材料燃烧试验不燃性 ◆铁路车厢用材料燃烧试验不燃性
厚度1mm

符号说明 A:常态 FW:垂直于层
★1体积电阻率为4hr/150℃干燥后
★2体积电阻率为100hr/25℃吸湿后
*耐热温度的数值请考虑为大致情况。
※表中的数值并非保证值。

热特性

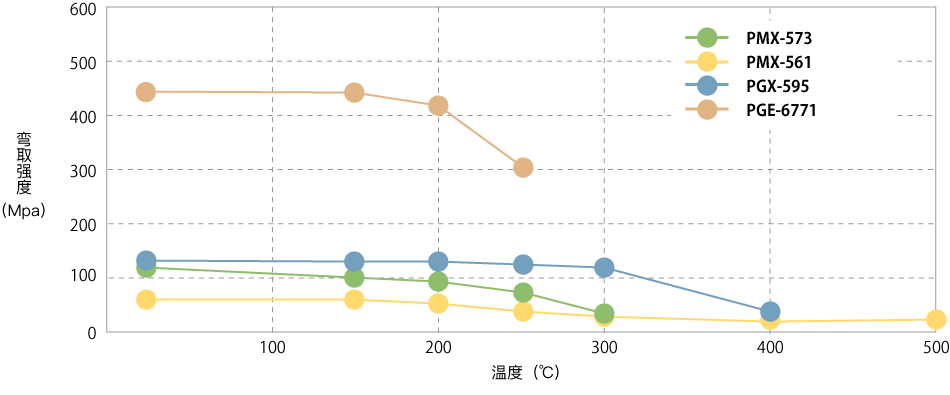

热老化后弯曲强度(各温度100hr老化后)

热老化后弯曲强度

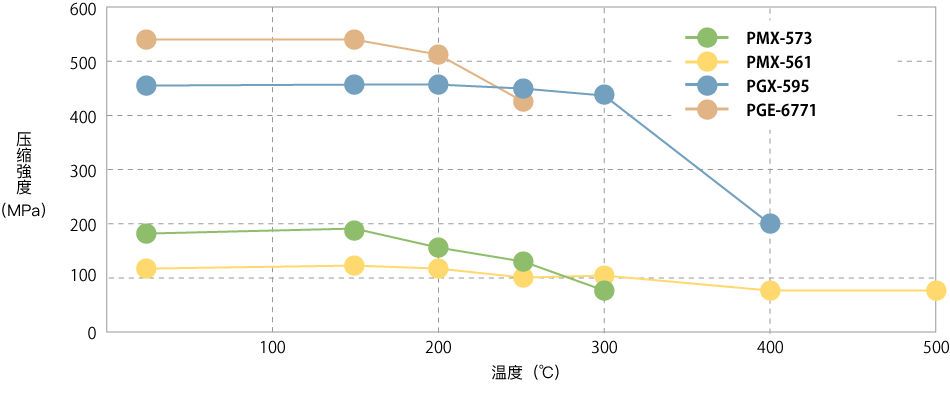

热老化后压缩强度(各温度100hr老化后)

热老化后压缩强度

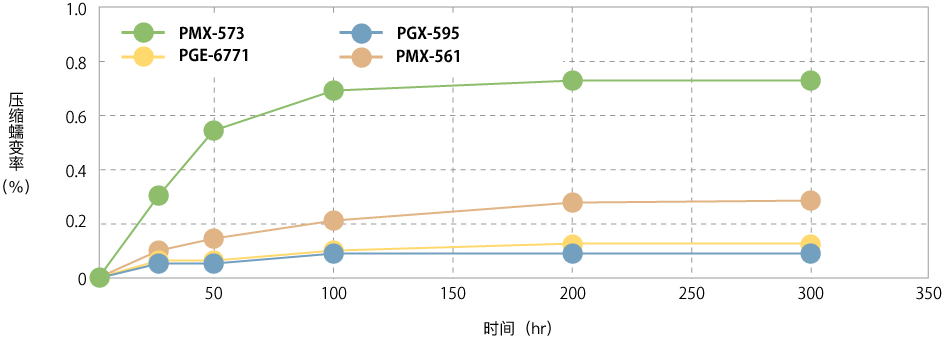

压缩蠕变率(180℃-10MPa:300hr)

压缩蠕变率

用途例

型号 主要用途
PMX-573 纤维设备用隔热板、车辆用防热板、普通设备装置用耐热与隔热材料
PMX-561 轮胎、橡胶成型机用隔热板、普通直压压力机、模具用隔热板、IC模塑模具侧面板、感应加热炉及电炉用绝缘板
PGX-595 IC模塑成型机用隔热板、精密模具用隔热板、电子零部件搬送及检查工装、触变注射成型用隔热板、半导体制造装置、注塑成型机用隔热板
PGE-6771 注塑成型机用隔热板、吹塑成型机用隔热板、橡胶成型机用隔热板、精密模具用隔热板

橡胶用成型机(卧式)

橡胶用成型机(卧式)

压铸成型机

压铸成型机

高频熔化炉

高频熔化炉

注塑成型机

注塑成型机

橡胶成型机(立式)

橡胶成型机(立式)

标注制作尺寸

型号 厚度(mm) 标注制作尺寸(mm)
PMX-573 3〜30 1000 X 1000
31〜50 900 X 900
PMX-561 3〜35 1000 X 1000
5〜25 950 X 1250
PGX-595 1〜30 1000 X 1000
3〜30 1000 X 1200
PGE-6771 0.5〜50 1000 X 1000
0.5〜50 1000 X 1200
3〜50 1000 X 2000

*上述以外的尺寸、厚度及其他规格也请商谈。

保管、使用上的注意事项

保管、使用上的一般性注意事项 备注
1. 请防止吸湿。
  1. 请避开湿度大的场所。
  2. 请避免剧烈的温度变化。
    ※否则可能导致结露、性能下降。
  3. 请不要直接放在地面上。
    ※会从地面直接吸收湿气。
尤其是PMX-573,请避免在高湿度下、接触水及蒸汽等的条件下保管、使用。
2. 请注意氛围。
  1. 请避开氯气、亚硫酸、二氧化碳气体等多发的场所。
  2. 请避开含盐的风直接吹进的场所。
  3. 请避开尘埃多的场所。
    ※尘埃会吸收湿气及有害气体,导致绝缘老化。
  4. 请避开会升至高温(40℃以上)的场所。
3. 请避免直射阳光, 选择蔽荫或者冷暗的地方。
  1. 直射阳光会引起温度上升,加快老化,并且缩短有效寿命。
  2. 紫外线会加快变色及老化。
  3. 直射阳光会引起聚合,并促进其他反应,加快变质。
4.其他
  1. PMX-561、573在超过200℃的温度条件下,使用初期有时可能发生冒烟、发臭现象,但这是含有的微量有机物的分解气体而不是异常。但如果有影响,可进行追加热处理等处理,请另行咨询本公司
  2. 关于精密厚度磨削
    根据客户对厚度精度的要求,我们配备了高精度的研磨机。
    (根据材料的不同,标准尺寸的板材厚度公差最大可达0.02mm。)因此,请与我们联系以获得更多信息。
  3. 平行性、平面性等。
    为了考虑到有机、无机层压板作为材料和绝缘板在实际使用中的影响,我们并不是以平行度和平面度作为几何公差来控制有机、无机层压板,而是以厚度公差(单层板中最大厚度和最小厚度之差)来控制。
    例:在图纸平行度为0.05的情况下,控制标准为0.05mm以下的厚度公差。 我们正在运作。
